Vàlvula de papallona d'hòstia de protecció contra incendis amb operador d'engranatge de cuc
Aquesta vàlvula de papallona antiincendis d'engranatge de cuc està dissenyada per a un control de flux fiable en sistemes de protecció contra incendis. Amb una estructura compacta d'hòsties i un funcionament d'un quart de volta de 90-graus, ofereix un parell de funcionament baix, un bon rendiment de segellat, una instal·lació fàcil i una llarga vida útil per a aplicacions d'aigua i escuma.
Descripció
Ca-Fire Protection Co., Ltd és un dels fabricants i proveïdors més creïbles de vàlvules de papallona d'hòsties de protecció contra incendis amb operador d'engranatges de cuc a la Xina. Benvingut als productes a l'engròs d'equips de foc fets a mida a preus competitius de la nostra fàbrica. Contacta amb nosaltres per obtenir més productes barats.
Descripció dels productes

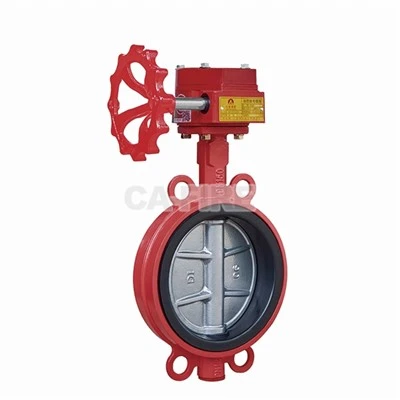

Vàlvula de papallona d'hòstia amb operador d'engranatge de cuc
La vàlvula de papallona d'extinció d'incendis tipus hòstia d'engranatge de cuc està dissenyada per a un control de flux fiable en sistemes de canonades de protecció contra incendis. Es compon principalment d'un cos de vàlvula, eix de vàlvula, disc, seient i un operador d'engranatge de cuc. En girar el volant, el mecanisme de cuc i engranatge impulsa l'eix i el disc per aconseguir l'obertura, el tancament i la regulació del cabal de la vàlvula.
Amb una estructura compacta, aquesta vàlvula de papallona ofereix un disseny fàcil d'instal·lar, de mantenir i{0}}estalviar espai. El funcionament d'un quart de volta de 90-graus permet un control suau amb un parell de funcionament baix. La vàlvula proporciona un bon rendiment de segellat, una llarga vida útil, una baixa resistència al flux i una excel·lent capacitat d'ajust.
En seleccionar diferents materials per al cos de la vàlvula, el disc i el seient, la vàlvula és adequada per a diversos mitjans i entorns d'aplicació. Hi ha dissenys opcionals, com ara l'estructura sense pins i les versions ecològiques-revestides de niló-corrosió-per satisfer diferents requisits del projecte, la qual cosa el converteix en una opció ideal per als sistemes moderns de protecció contra incendis.
Especificacions
| Item | Especificació |
|---|---|
| Especificació del model | ZSDF7-Q-50/65/80/100/125/150/200/250/300-16 |
| Diàmetre nominal DN (mm) | 50 / 65 / 80 / 100 / 125 / 150 / 200 / 250 / 300 |
| Longitud-a-cara (mm) | 45 / 50 / 50 / 55 / 60 / 60 / 65 / 70 / 80 |
| Pressió nominal de treball | 1,6 MPa |
| Pressió de prova de closca | 6,4 MPa |
| Mitjà adequat | Aigua, solució d'escuma |
| Temperatura Mitjana | 4-70 graus |
Característiques i avantatges clau
Control sense esforç:El mecanisme d'engranatge de cuc garanteix un funcionament suau d'un quart de volta de 90-graus amb un parell baix i una regulació precisa del cabal.
Disseny compacte:L'estructura de l'hòstia-estalvi d'espai és lleugera, cosa que facilita la instal·lació i el manteniment en espais reduïts.
Alt rendiment:Presenta una baixa resistència al flux i un segellat superior, dissenyat per suportar una pressió de treball d'1,6 MPa.
Durador i eco-ecològic:Opcions com el recobriment de niló i els dissenys sense pins proporcionen una excel·lent anticorrosió per a una fiabilitat-a llarg termini.
Aplicació versàtil:Disponible en mides DN50–DN300, totalment compatible amb sistemes de protecció contra incendis d'aigua i escuma.
Requisits i precaucions d'instal·lació
1.-Requisits previs a la instal·lació
Verificació:Confirmeu que el model de vàlvula, la pressió nominal (1,6 MPa) i els materials coincideixen amb les especificacions de disseny.
Neteja:Netegeu a fons l'interior de la canonada per eliminar l'escòria de soldadura, l'òxid i els residus que podrien danyar el seient de segellat.
Inspecció:Comproveu el disc de la vàlvula i el seient per si hi ha ratllades o brutícia. No accioneu la vàlvula fins que les superfícies de segellat estiguin netes.
Compatibilitat amb brides:Utilitzeu brides de vàlvula de papallona especials. Les brides de soldadura planes estàndard poden interferir amb el moviment del disc o no proporcionar un segellat adequat.
2. Precaucions d'instal·lació
Posició del disc:Mantingueu la vàlvula en una posició lleugerament oberta o completament tancada durant la instal·lació (consulteu la guia específica del fabricant) per evitar que el disc toqui la canonada o es faci malbé durant la col·locació.
Centrat:Assegureu-vos que la vàlvula estigui perfectament centrada entre les dues brides. La desalineació pot provocar fuites o un desgast desigual del seient.
Eviteu les juntes:La majoria de les vàlvules de papallona d'hòstia tenen un seient de goma integral que actua com a junta. L'addició de juntes addicionals pot provocar un gruix excessiu i fuites.
Seguretat de soldadura:No soldeu mai les brides amb la vàlvula instal·lada. La calor alta fon el seient de goma i els segells interns. Punt{2}}soldeu primer les brides, traieu la vàlvula, completeu la soldadura i, a continuació, torneu a instal·lar la vàlvula quan la canonada estigui freda.
Seqüència d'ajustament:Premeu els cargols de la brida transversalment (en diagonal) i uniformement per assegurar una pressió uniforme sobre el segell.
PMF
P1: Què és una vàlvula de papallona antiincendis d'engranatge de cuc?
És una vàlvula de protecció contra incendis accionada per un mecanisme d'engranatge de cuc, dissenyada per controlar el flux d'aigua o d'escuma en sistemes de canonades contra incendis amb una estructura compacta tipus hòstia-.
P2: Per a quins mitjans és adequada aquesta vàlvula?
La vàlvula és adequada per a la solució d'aigua i escuma utilitzada en sistemes de protecció contra incendis.
P3: Quina classe de pressió té la vàlvula?
La pressió de treball nominal és d'1,6 MPa i la pressió de prova de la carcassa és de 6,4 MPa.
P4: Quines mides estan disponibles?
La vàlvula està disponible en diàmetres nominals DN50 a DN300.
P5: Quins són els avantatges del funcionament de l'engranatge de cuc?
L'operador de l'engranatge de cuc proporciona un funcionament suau d'un quart de volta de 90-graus amb un parell de funcionament baix, cosa que permet un control de flux fàcil i precís.
